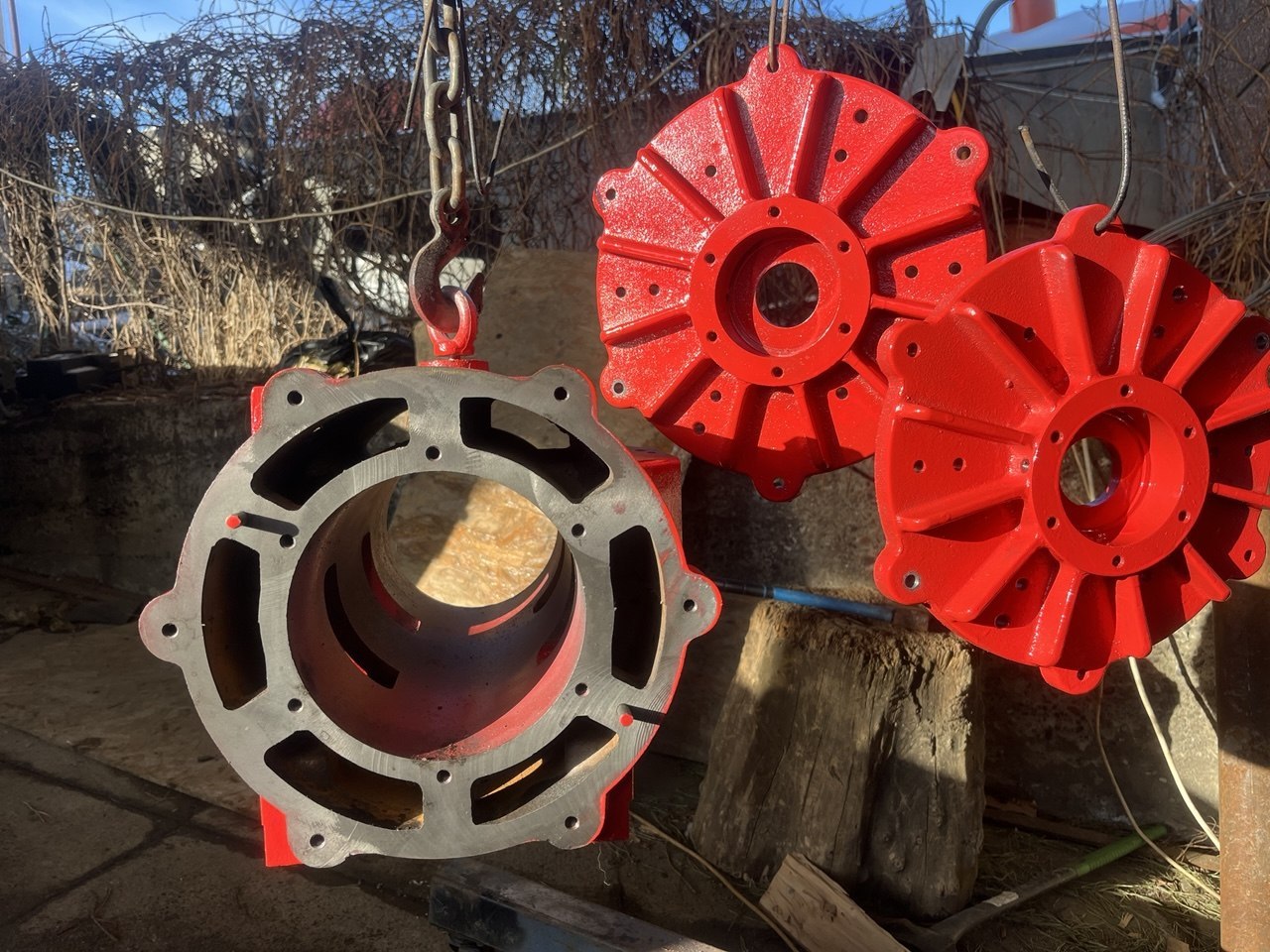

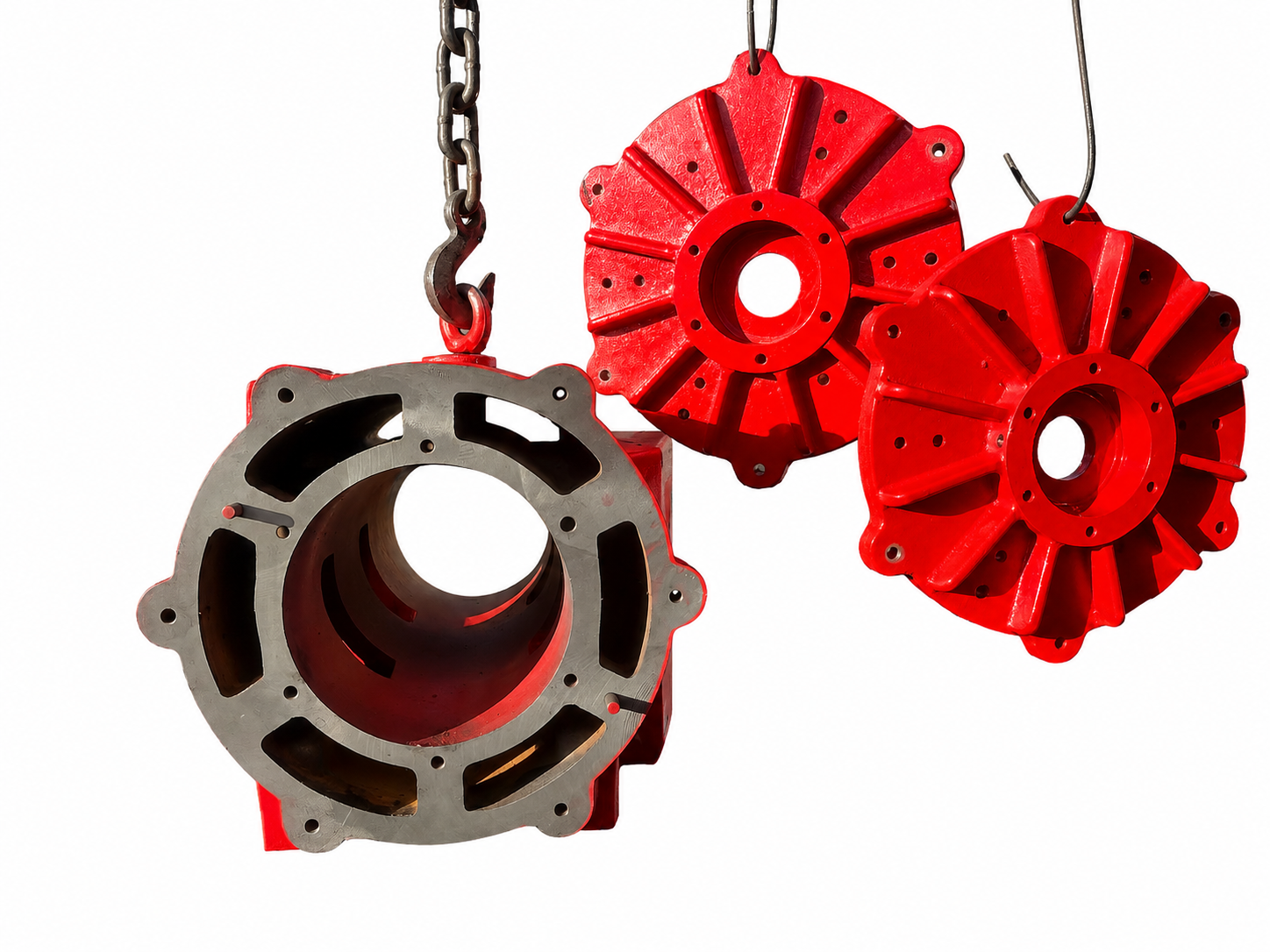

Водяная рубашка в корпусе
Каналы охлаждения отлиты в теле корпуса. Насос держит рабочую температуру и не перегревается при длительной откачке.
Собственное производство · ТУ 28.13.21-001-2050957734-2026

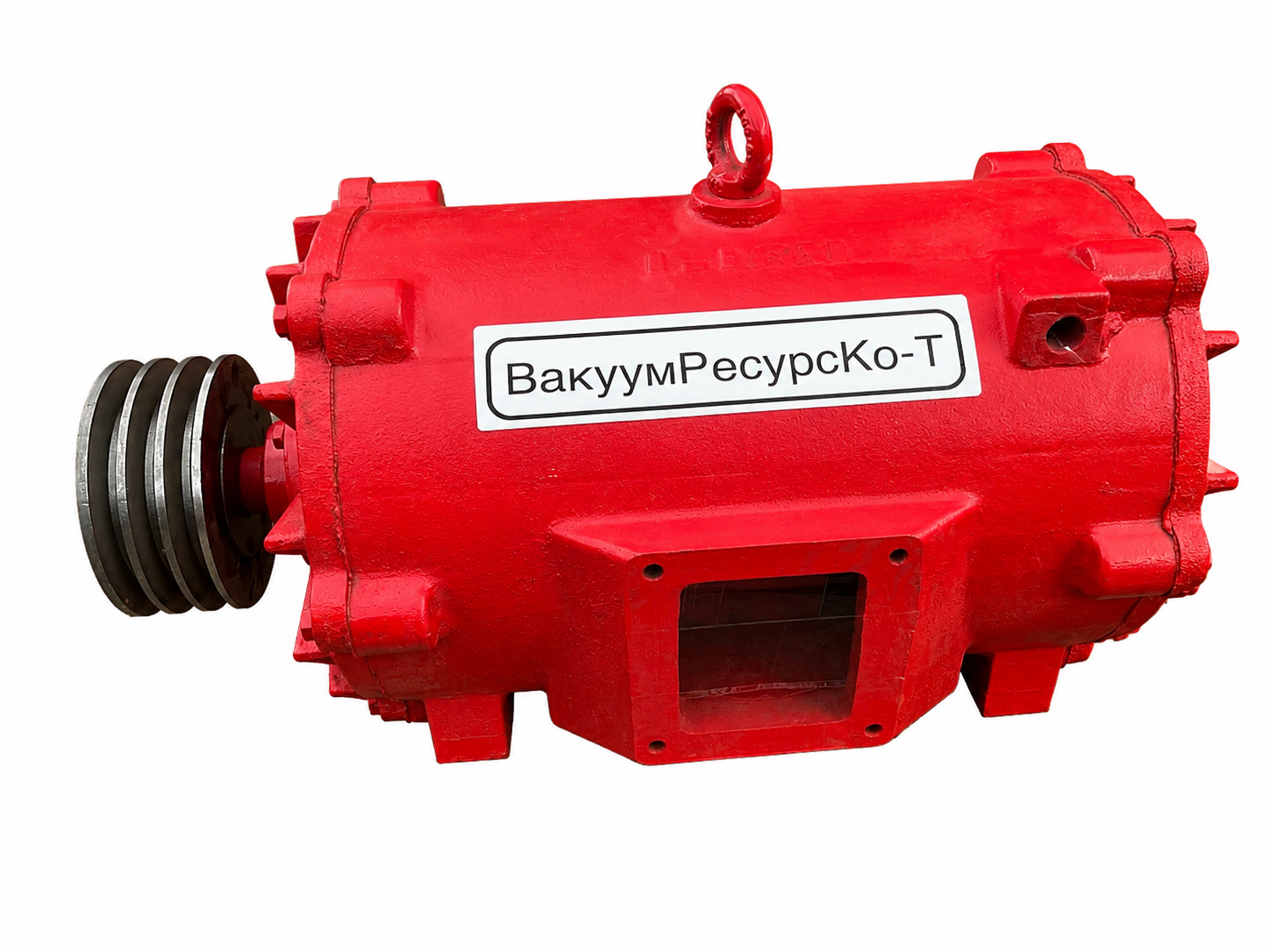

Вакуумный насос КО-Т1 с водяным охлаждением
Пластинчато-роторный насос из высокопрочного чугуна для ассенизаторских машин, цементовозов и промышленных вакуумных систем. Создаёт вакуум и избыточное давление, работает на запылённом воздухе, не боится тяжёлых условий.
- 390м³/ч производительность
- 0,090МПа разрежение
- 140кг масса, не более
Хочешь, чтобы хорошо сосали? Обращайся к нам!
Оставить заявкуПочему выбирают КО-Т1
Высокопрочный чугун
Корпус и крышки — из высокопрочного чугуна, ротор — сталь. Конструкция рассчитана на вибрацию и работу на технике.
390 м³/ч при 1400 об/мин
Быстрая откачка цистерны и уверенное разрежение до 0,090 МПа при потребляемой мощности всего 8 кВт.
Работа в запылённом воздухе
Допускается перекачка воздуха с запылённостью до 50 мг/м³ и неагрессивных газов — обычные условия ЖКХ и стройки.
Простой привод
Работает от карданного вала и ременной передачи — свой электродвигатель не нужен. Легко встраивается в существующую машину.
Паспорт и документы
Каждый насос поставляется с паспортом, руководством по эксплуатации и свидетельством о приёмке ОТК.

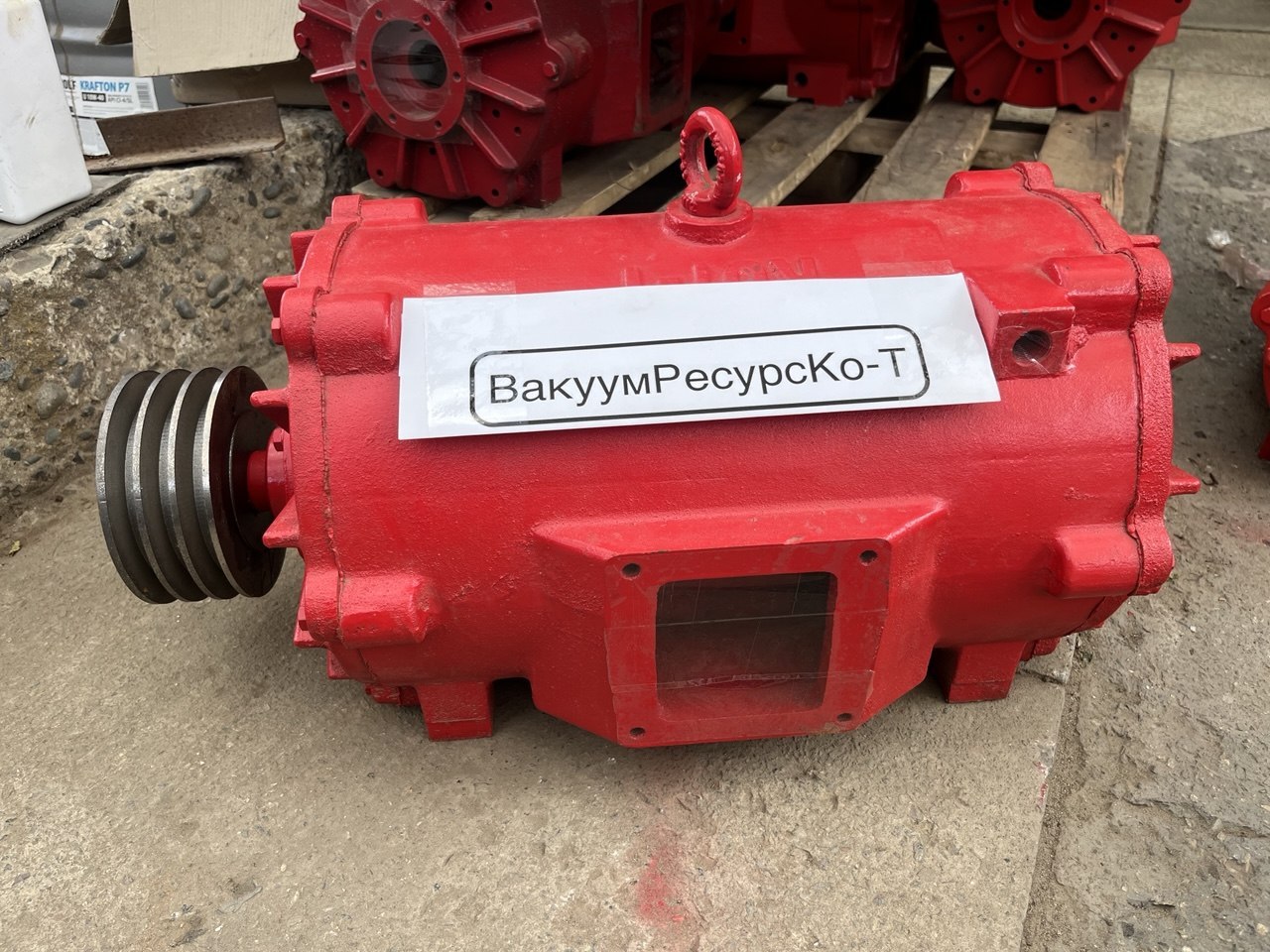

Насос вакуумный пластинчато-роторный КО-Т1
Модель КО-Т1 — насос объёмного действия с водяным охлаждением. Стальной ротор с лопатками из текстолита или углепластика вращается в чугуновом корпусе, создавая разрежение на входе и избыточное давление на выходе. Один и тот же насос работает и на откачку, и на выдачу.
Нажмите на фотографию, чтобы рассмотреть её крупно.
Технические характеристики
Полные данные по паспорту изделия 28.13.21-001-2026 ПС.
Рабочие параметры
| Производительность | 390 м³/ч |
|---|---|
| Максимальное разрежение | 0,090 МПа |
| Рабочее давление | не превышающее 0,07 МПа |
| Частота оборотов | 1 400 об/мин |
| Потребляемая мощность | 8 ± 0,63 кВт |
| Режим работы | непрерывно не более 3 часов (при работающей системе охлаждения) |
Конструкция и материалы
| Тип насоса | пластинчато-роторный |
|---|---|
| Охлаждение | водяная рубашка (каналы в теле корпуса) |
| Материал корпуса и крышек | высокопрочный чугун |
| Материал ротора | сталь |
| Материал лопаток | текстолит или углепластик (по спецификации) |
| Уплотнения | сальниковые (резинотканевые) |
| Привод | от внешнего источника мощности через карданный вал и ременную передачу (собственного электродвигателя нет) |
Условия работы
| Рабочая среда | воздух, неагрессивные газы, запылённый воздух (до 50 мг/м³) |
|---|---|
| Температура окружающей среды | от −15 °C до +40 °C |
| Температура корпуса | не выше 80 °C |
| Радиальный зазор | 0,15–0,2 мм |
| Торцовый зазор | 0,45–0,8 мм |
Габариты и документы
| Габаритные размеры (Д × Ш × В) | 650 × 350 × 300 мм |
|---|---|
| Масса | не более 140 кг |
| Код ОКПД 2 | 28.13.21 |
| Технические условия | ТУ 28.13.21-001-2050957734-2026 |
| Паспорт изделия | 28.13.21-001-2026 ПС |
| Изготовитель | ИП Котов Кирилл Владимирович |
Нужен насос под конкретную машину?
Подберём исполнение, лопатки и комплект охлаждения под вашу задачу.
Получить консультацию
Где применяется
Насос предназначен для создания вакуума и избыточного давления в следующих системах.
01
Ассенизаторские машины
Откачка и выдача жидких отходов из цистерны — основное применение модели.
02
Цементовозы
Пневматическая загрузка и разгрузка сыпучих материалов избыточным давлением.
03
Промышленные вакуумные системы
Стационарные линии, где нужен постоянный объёмный расход воздуха.
04
Пищевая промышленность
Вакуумные операции на линиях с неагрессивными средами.
05
Химическая промышленность
Работа с неагрессивными газами в составе технологического оборудования.
06
Коммунальное хозяйство
Илососы, каналопромывочная и уборочная техника предприятий ЖКХ.
Комплектация
Входит в поставку
- Насос вакуумный пластинчато-роторный с водяным охлаждением, модель КО-Т1 — 1 шт.
- Паспорт изделия — 1 шт.
- Руководство по эксплуатации — 1 шт.
По отдельному заказу
- Радиатор охлаждения с вентилятором
- Циркуляционный насос для охлаждающей жидкости
- Расширительный бачок
- Шланги и фитинги
Монтаж и эксплуатация
Коротко о главном из паспорта. К монтажу, эксплуатации и ремонту допускается только квалифицированный персонал, знающий конструкцию насосных агрегатов.
Монтаж
- Установить насос на ровную раму или фундамент и закрепить болтами.
- Установить шкив, надеть ремни, обеспечить их натяжение.
- Подключить вакуумный рукав.
- Подключить систему водяного охлаждения к штуцерам «ВХОД» и «ВЫХОД».
- Подсоединить привод.
Пуск
- Проверить вращение вручную.
- Включить охлаждение.
- Запустить привод на малых оборотах.
- Убедиться в отсутствии вибрации и посторонних шумов.
Работа и остановка
- Контролировать температуру корпуса — не выше 80 °C.
- Не допускать работы без охлаждения более 2 минут.
- Не перекрывать выходной патрубок.
- Перед остановкой дать насосу поработать на холостом ходу 3–5 минут с охлаждением, затем остановить привод и перекрыть охлаждение.
Техническое обслуживание
- Ежесменно — визуальный осмотр, проверка уровня масла.
- Ежемесячно — проверка уровня масла в подшипниках.
- Ежегодно — замер зазоров: радиальный 0,15–0,2 мм, торцовый 0,45–0,8 мм.
- Используйте только оригинальные запасные части производителя — иначе производитель не отвечает за работу насоса.
Требования безопасности
- Запрещается устранять неполадки во время работы насоса.
- Запрещена эксплуатация агрегата при отсутствии заземления.
- Запрещена установка не горизонтально и не на прочной конструкции.
- Запрещается работа без охлаждения.
- Размещать насос нужно так, чтобы был возможен визуальный контроль, обслуживание и ремонт.
Гарантия и рекламации
Ресурсы, сроки службы и хранения действительны при соблюдении требований эксплуатационной документации.
Претензии принимаются при наличии паспорта на изделие и акта о забраковке, составленного при участии представителя предприятия и ответственного за эксплуатацию. В акте указываются обозначение изделия, дата продажи, дата обнаружения дефекта, обстоятельства его обнаружения и внешнее проявление.
Рекламации не принимаются при использовании изделия не по назначению, нарушении руководства по эксплуатации и внесении изменений без согласования с изготовителем.
